SQS系列汽水混合器是新型節能環保產品，它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地使用在生活、生產用熱水及熱水采暖和熱力除氧等系統中，該加熱器主要由噴管、殼體、網板、墊圈等部分組成，被加熱水通過呈拉爾管狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向的小孔噴入水中，二者在高速流動中瞬間良好混合，以達到加熱的目的 。
SQS 系 列 汽 水 混 合 器
一、產品簡介
SQS系列汽水混合器是我公司開發研制的新型節能環保產品，它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地使用在生活、生產用熱水采暖和熱力除氧等系統中。長期運行實踐證明，該產品使用效果良好，尤其經過我公司為用戶配套供應大小頭、各種閥門、儀表、水泵、溫控器等后，給用戶帶來的方便，同時保障了系統的正常運行。
二、汽水混合器結構及原理
該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾管狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向小孔噴入水中，兩者在高速流動中瞬時良好混合，以達到加熱水的目的 ，調節蒸汽側閥門（手動或電動調節閥），就可得到所需溫度的熱水。
三、汽水混合器工作特性
對于不同型號規格的加熱器，為了加熱不同溫度的熱水，在額定流量D1（t/h）下，所需蒸汽量可由下式計算：
D0=D1C1（T2-T1）/（i0"-C2T2)=D1(qT2-qT1)/(i"-C2T2)
式中：
C1-水在T1溫度下比熱（KJ/Kg·℃)
C2-水在T2溫度下比熱(KJ/Kg·℃)
T1-進入加熱器水溫(℃)
T2-加熱后的水溫（℃）
i"-進入加熱器在壓力P0下的飽和蒸汽熱焓(KJ/Kg)
安裝使用說明
(一)本設備的使用條件:
1.安全運行條件:進入加熱器的蒸汽壓力---
SQS-4～SW-24 P0≤1.6MPa, SQS-32～SQS-48 P0≤1.0MPa
2.良好運行條件:
SQS-4～SQS-24 P1+0.05≤P0≤0.6MPa 式中：P0-------蒸汽工作壓力 （MPa)
SQS-32～SQS-48 P1+0.05≤P0≤0.35MPa P1-------進水壓力 （MPa)
對于SQS-32～SQS-48產品在循環系統中,如果進水壓力較高(不能滿足 P1+0.05≤P0條件時,加熱器應裝設在水泵的吸水側,采用熱水循
環泵,使之良好運行。
3、SQS-32～SQS-48，一般應在地面上設支架或去墩，其負載按500Kg考慮，SQS-4～SQS-24，一般裝在插墻支架或其它金屬支架上。
4、混合器系統中所用的閥門，安裝的位置可參照安裝圖
5、啟停：
a..在開式系統中,先開水側閥門；后開蒸汽閥門；停止運行時，先關蒸汽閥門再關水側閥門。
b.在循環系統中，一般水的管路閥門是開的，只啟、停水泵。因此投入使用時，先啟動水泵，后開蒸汽閥門；停止時先關蒸汽閥門，后
停水泵。
6、對于經常停電的熱水采暖系統，應在蒸汽管路上設置高溫電磁閥。當有電時，電磁閥處于常溫位置；當停電時，電磁閥處于關閉
位置，自動截?cái)嗥?，保障系統安全。
7、為了防止水進入蒸汽管，故蒸汽管靠近加熱器處應裝設止回閥。
8、水的壓力損失：本加熱器裝設在循環水泵出口側，未加入蒸汽時，其壓力損失為50KPa；當裝在水泵入口側，未加入蒸汽時，
其壓力損失為0.15MPa左右。在加入溫差蒸汽后，其壓力損失為零。
9、采用過熱蒸汽作熱源時，為降低噪聲，可采取逐級加熱（分段加熱）的方式或蒸汽減溫等辦法。
10、開始投入運動時，有輕微的水擊現象，但很快即可自行消失。
11、在開式系統中，進水壓力P1大于2.0kg/cm2。當熱源采用加熱蒸汽時，應分段加熱。
汽水混合器安裝使用說明
(一)本設備的使用條件:
1.安全運行條件:進入加熱器的蒸汽壓力---
SQS-4～SW-24 P0≤1.6MPa, SQS-32～SQS-48 P0≤1.0MPa
2.良好運行條件:
SQS-4～SQS-24 P1+0.05≤P0≤0.6MPa 式中：P0-------蒸汽工作壓力 （MPa)
SQS-32～SQS-48 P1+0.05≤P0≤0.35MPa P1-------進水壓力 （MPa)
對于SQS-32～SQS-48產品在循環系統中,如果進水壓力較高(不能滿足 P1+0.05≤P0條件時,加熱器應裝設在水泵的吸水側,采用熱水循
環泵,使之良好運行。
3、SQS-32～SQS-48，一般應在地面上設支架或去墩，其負載按500Kg考慮，SQS-4～SQS-24，一般裝在插墻支架或其它金屬支架上。

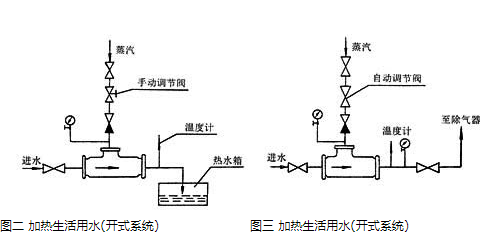

4、混合器系統中所用的閥門，安裝的位置可參照安裝圖
5、啟停：
a..在開式系統中,先開水側閥門；后開蒸汽閥門；停止運行時，先關蒸汽閥門再關水側閥門。
b.在循環系統中，一般水的管路閥門是開的，只啟、停水泵。因此投入使用時，先啟動水泵，后開蒸汽閥門；停止時先關蒸汽閥門，后
停水泵。
6、對于經常停電的熱水采暖系統，應在蒸汽管路上設置高溫電磁閥。當有電時，電磁閥處于常溫位置；當停電時，電磁閥處于關閉
位置，自動截?cái)嗥?，保障系統安全。
7、為了防止水進入蒸汽管，故蒸汽管靠近加熱器處應裝設止回閥。
8、水的壓力損失：本加熱器裝設在循環水泵出口側，未加入蒸汽時，其壓力損失為50KPa；當裝在水泵入口側，未加入蒸汽時，
其壓力損失為0.15MPa左右。在加入溫差蒸汽后，其壓力損失為零。
9、采用過熱蒸汽作熱源時，為降低噪聲，可采取逐級加熱（分段加熱）的方式或蒸汽減溫等辦法。
10、開始投入運動時，有輕微的水擊現象，但很快即可自行消失。
11、在開式系統中，進水壓力P1大于2.0kg/cm2。當熱源采用加熱蒸汽時，應分段加熱。
