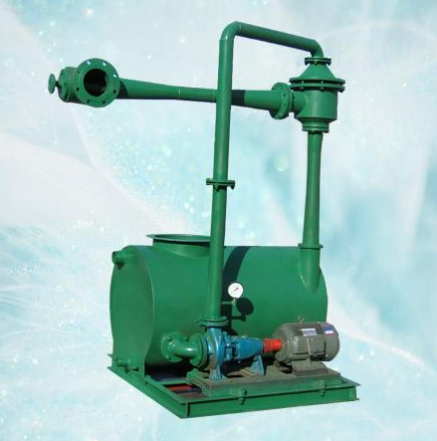

蒸汽噴射器
一、工作原理及結構
蒸汽噴射器是提高低壓蒸汽壓力的設備。其原理是借助高壓蒸汽(工作蒸汽)噴射產生的超音速氣流將低壓蒸汽壓力和溫度提高,從而使低壓蒸汽的壓力和溫度提高到生產工藝要求的指標,達到節能目的。
二、蒸汽噴射器用途
(1)低壓蒸汽升壓再利用
某些工廠企業同時使用幾種不同壓力等級的蒸汽,而動力車間又不能全部滿足各工藝段的供汽需求,這時可用蒸汽噴射器將部分低壓蒸汽升壓到需要壓力級別,以滿足工業生產的需要。(蒸汽的梯級利用)
(2)設備排汽循環再利用
某些使用蒸汽的設備,由于其排汽壓力低,不能再利用。可用蒸汽噴射器將排汽升壓后并入供汽管網,可實現排汽循環再利用。(低壓蒸汽回收利用)
(3)閃蒸汽的回收利用
凝結水進入閃蒸罐后產生的閃蒸汽,可由蒸汽噴射器吸走并將其升壓,供給生產或生活使用。(閃蒸汽的回收利用)
三、蒸汽噴射器優點
(1)結構簡單、無轉動部件、因而壽命長、運行可靠。
(2)操作方便、出口壓力穩定。
(3)節能 。
(4)安裝方便,可水平安裝或垂直安裝,與管路連接均為法蘭連接,拆卸方便。
四、噴射器的性能指標噴射系數。
μ=GH/GP
PP—工作蒸汽壓力 PH—引射蒸汽壓力 PC—混合蒸汽壓力
GP—工作蒸汽流量 GH—工作蒸汽流量
噴射系數的數值與蒸汽噴射壓縮器的膨脹比=PP/PH、壓縮比= PC/PH有關。
五、蒸汽噴射器訂貨需知
簽訂合同時應提供下列相關工藝參數,驅動蒸汽壓力、溫度、流量;引射蒸汽壓力、溫度、流量;混合出口壓力、溫度、流量。
六、蒸汽噴射器基礎參數及指標
七、蒸汽噴射器安裝及使用注意事項
(1) 按設備安裝圖紙正確安裝各部件,并緊固各標準件。
(2)開機前先用蒸汽預熱管道及蒸汽噴射器,先開引射蒸汽閥門,然后開工作蒸汽閥門。
(3)停機時,應先關閉工作蒸汽閥門,再依次關閉被引射蒸汽閥門和出口混合蒸汽閥門。
