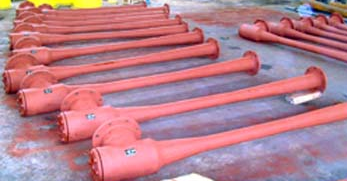

脫硫噴射器主要結構由接受室、噴嘴、混合室、擴散室組成。
流體通過大口徑水(氣)力噴頭進入氣(水)混合腔，同時在氣(水)混合腔內產生強大的負壓，將大量氣體吸入氣(水)中。在強大負壓和高速射流的共同作用下，將吸入氣(水)中的空氣剪切、粉碎、乳化。強烈的紊流又改變了氣液雙膜之間的氣壓梯度和濃度梯度，同時負壓和強烈剪切及攪拌促使雙膜界面高頻振蕩，使氣泡直徑大幅度減小，氣泡數(shù)目急劇增加，增大了氣泡的比表面積、降低了傳質阻力。
最終氣體在高壓下迅速融入水體中，然后氣水混合體迅速脫離氣水混合腔進入導流筒，氣水混合體在經過導流筒過程中完成氣水的第一次傳質。導流筒與池底布水器連接，氣水混合體通過布水器最終進入污水生物處理系統(tǒng)，完成污水處理系統(tǒng)的充氧（氣水的第二次傳質）、攪拌過程。
脫硫噴射器材質由不銹鋼、碳鋼、PVC、PP等；吸氣量和設備安裝高度及安裝方式有關，一般為垂直高位安裝，有利于增加吸氣量。
